声测管的安装质量如何保证?有哪些措施?

返回列表 来源:鸿冶管业 查看手机网址
扫一扫!声测管的安装质量如何保证?有哪些措施?扫一扫!
浏览:- 发布日期:2021-03-04 17:27:02【

声测管,又叫超声波声测管,是桩基检测中进行超声波检测时会用到的一种钢管,声测管可以形成一个通道,让检测仪器进入到桩基内部,进行精准的检测,那么,在施工中,使用什么措施可以保证声测管的安装质量呢?下面我们一起来看一看

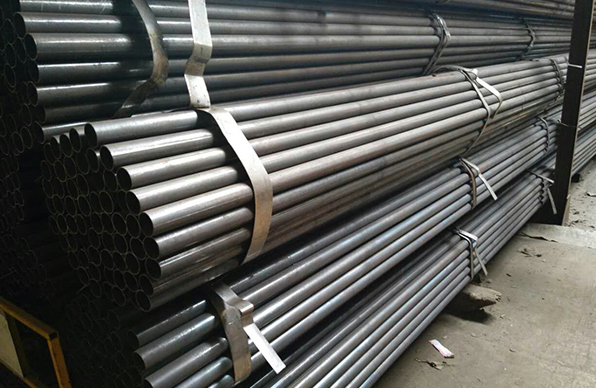

50声测管02

1、埋设

埋设声测管时,需要将其埋入灌注桩的底部,其上端应比灌注桩的顶面高300-500mm,而且同一根桩的声测管外露的高度需要是一样的。

2、密封

声测管的底部应使用焊接盲盖或钢板,以确保密封不漏浆,安装声测管后,应盖上或塞住上口,以防止在浇灌混凝土时异物掉入混凝土中并造成孔道堵塞。

3、固定

当声学测量管固定在钢笼的内侧时,可以直接使用点焊或铁丝绑扎的方法,固定点之间的距离通常不超过2m。其中,应将声测管的底端和接头固定,无钢时在笼子的位置可以用钢制支架固定声学测量管。为了确保声测管彼此平行,可以在声测管之间点焊三角形的钢筋架进行支撑。

4、联接

钢筋笼放入桩孔时,应防止扭曲声测管,通常随钢筋笼分段安装,将带有底盖的声测管固定在第一节钢筋上,其余的暂时固定在制作好的待下的钢筋笼上,下钢筋笼时,将声测管的上一节对接好后,同时把声测管绑扎在钢筋笼上,依次进行,每段之间的接头可以使用反螺纹套筒接口或套管焊接方案,反螺纹套简接头应采用软性的橡腔密封圈套管联接,内径略大于声测管外径,将两根声测管套起来用,电焊将套简与卢测管上下两端焊接起来,无论哪种接头方案都需要保证接头的强度足够,保证声测管不致受力弯曲脱开,在较高的静水压力下,联接部位密实不漏浆,接口内壁应保持平整,不应有焊渣毛刺等物,以免妨碍换能器的自如移动,若声测管需截断,建议使用切割机切断,切割后对管口进行打磨,消除内外毛刺,不建议以电焊烧断,焊接钢筋时,应避免焊液流溅到管体上或接头上。

5、注水

每将一节埋入之后,都应向声测管中加入清水,作为检测用的藕合剂,为了防止声管的底部被堵塞,注水时不可以直接使用江水,特别是汛期的江水,其中含有较多的泥沙,需要经过净化之后才能注入声测管,在灌注基桩下混凝土之前,应检查声测管中的水位,如果管中的水未充满,就需要及时补充,将其装满。

6、试探

桩基混凝土进行检测需要在土龄期14d以后,在检测前,应将桩头凿至设计标高,并用一根测绳和一根直径32mm的长约20m的钢筋制作成吊锤,用来试探声测管是否通畅,并用清水注满声测管。
